电子汽车衡系统及主要结构介绍

文章出处:网责任编辑:人气:-发表时间:2015-10-14 10:05:00【

电子汽车衡系统及主要结构介绍

1 产品的系统配置

电子汽车衡系统标准配置由称重部分(秤体)和显示部分(仪表和信号电缆)两大单元组成,根据用户的不同需要可选购其它外接设备以组成各种配置,包括:计算机、打印机、大屏幕显示器、电源浪涌保护器、安全隔离保护器及多功能电源插座。

2工作原理

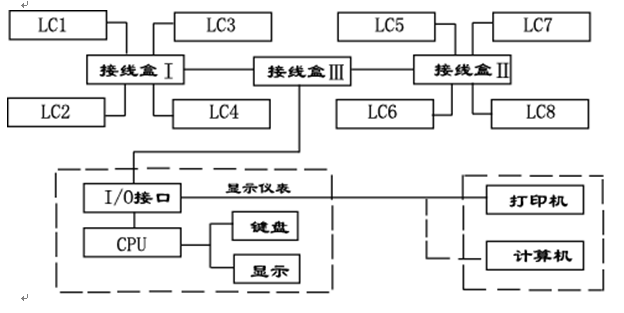

承载货车进入秤台,在物体重力作用下,使称重传感器弹性体产生形变,粘贴于弹性体上的应变计桥路阻抗失去平衡,输出与重量数值成比例的电信号,经称重仪表的放大器、A/D转换器等将模拟信号转换成数字信号,再由仪表的微处理机(CPU)对重量信号进行处理后直接显示出重量等数据。如果显示仪表与计算机、打印机连接,仪表可同时把重量信号输给计算机等设备组成称重管理系统。八只传感器秤的系统原理图:见图2



2 系统电气原理框图

3 基本功能

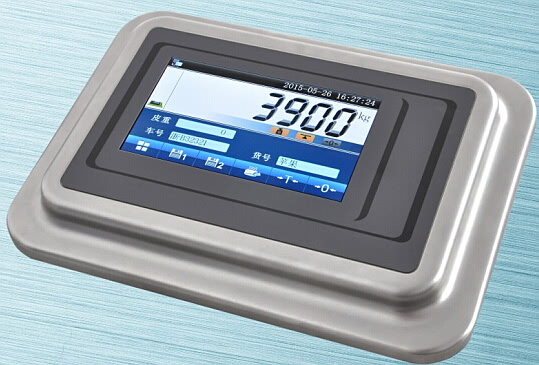

汽车衡可选配多种形式的仪表,如XK3190-D2+XK3190-A98142PRO等仪表。其功能详见仪表操作手册。

4选配件简介

4.1 计算机称重管理系统

汽车衡可配备各种型号的计算机,专用的管理软件系统具有菜单提示人机对话,中文打印和显示等功能,系统处理包括日期、时间、序号、品名、规格、车号、皮重、净重、毛重、累计、分项累计、制表、汇总等功能,全部报表可由打印机打印。

4.2 大屏幕显示器

采用微机控制和超高亮度发光二极管作数字、字符显示,显示清晰、安装方便、操作简单;有14.3  58英寸可选。

4.4防雷击保护装置

l         配置秤体与基础间的全套接地电缆,使得各单元秤体共接地。

l         配置安全隔离保护器提供稳定的电源,同时起到隔离作用。

l         配置电源浪涌保护器,防止多雷环境中电源引入浪涌电压的影响而损坏仪表、打印机、计算机。

4.5防爆套件:包括防爆仪表、安全栅、密封接头、电源浪涌保护器等。

4.6打印机

选用EPSONLQ-300K或松下的KX-P1121 8024针中英文打印机。

(详见使用说明书)
