数字式全电子汽车衡系统组成

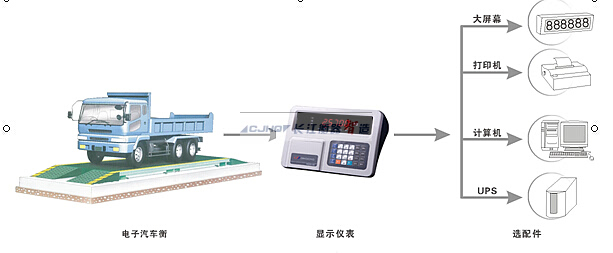

SCS-D8-xxxt型全数字式电子汽车衡(全钢结构秤台)主要由模块化秤体、HBL-D型数字桥式称重传感器、8线线型数字接线盒、D2008F数字式称重显示仪表及选配件构成构成  (如下图所示)。



高精度数字式称重传感器(HBL-D)

简介：

 地磅HBL-D型数字式称重传感器是新一代称重数字专利产品，独特的结构设计,可以更好地保证传感器的长期稳定性和受力合理性,每个传感器均有自己的A/D转换器和数字信号输出接口。它消除了模拟传感器的弊病，可以长距离传输。最远可达200米以上,每个传感器在出厂前已对包括非线性、滞后、蠕变、温度等在内的各项技术性能进行了数字补偿。密封方式采用激光焊封，控制数字信号的微处理器保护在一个采用液压泵站密封原理与方式的密封环境中，防护等级超过IP68,并具有优异的抗射频干扰性能、自诊断功能，它具有的特点使维修和设置更为简便快速，可以通过仪表进行全部参数调整。

性能优点：

数字信号         高精度、高稳定性和抗射频干扰

数字补偿技术       所有性能都超越了模拟式传感器

桥式结构         稳定可靠，自动复位，受力合理，几乎不受磨损影响

自诊断功能        故障排除迅速，更换后免标定

偏载调整         全自动记忆调整，使维修简单快速方便。

激光焊接密封       防水、防晒、防潮、防腐蚀



传感器五大优点

精度高：           C3（从1/10000提升到1/100000）

抗干扰：           可用于高干扰区域

传输距离远：         可达200米以上

防护等级：          IP68

数字加密：         数字芯片双重加密，防摇控作弊

相关参数：

型号：           地磅HBL-D数字桥式称重传感器

制造商：          美国OAP公司

结构：           压式，激光焊接密封

承载能力：        30t

最大安全过载：    150%F.S

瞬间极限过载      >200%F.S

数据刷新速率：    100次/S

数字模块分辨率：  120，000码

输出信号：        0~120000码

通讯波特率：      9600/19200/38400Bps

零点温度系数：    18ppm/摄氏度

量程温度系数：    <8ppm/摄氏度

使用温度范围：    -10⁰C— +55⁰C

允许温度范围：    -20⁰C— +60⁰C

供        电：    9~12V DC     30mA

精度等级：        OIML C3

防护等级：        IP68

高精度数字称重显示控制仪表（D2008F）

地磅D2008F高精度数字称重显示控制仪表是数字称重传感器的专用称重数据处理终端，具备高分辨力、高精确度、多种功能扩展、称重数据处理高速可靠等特性，且首创个性化打印、三段分度自动切换等人性化功能。可以达到真正准确的数据显示，同时可连接打印机、大屏幕和计算机等。

功能特点：

全数字式自动修正四角使调试更省心、更省力；

个性化打印：用户可自己编制打印的磅单格式，

打印用户自己的单位名称，打印汉字货名等；

15点的非线性修正；

量程自动切换；具有轴计量功能；　　　

检测各类称重数据

系统故障自诊断功能；

自动偏载调校和尖端数字滤波；

可储存10个秤的标率;

几乎可与各种针式打印机配套使用，可打印多种形式的中文称重记录，可打印日报表、   分类统计报表、各种总报表、显示器的工作参数和标率的报表;

完整的数据记录的贮存、检索、删除、报表打印等功能。可储存1024组记录;

具有精确的时钟、日历、自动闰年、闰月，不受断电影响;

可设置零点跟踪范围、开机置零范围和按键置零范围;

具有完备的自检功能和多种出错信息提示功能;

自动零点跟踪和自动超载报警功能；

RS232/RS485/20mA电流环通讯接口（连续、命令两种方式可设置），可配接计算机、打印机、大屏幕显示等外延设备;

与PC相联接，能实现数据管理和联网功能。

技术参数:

高速A/D转换：     100次/秒

内分辨率：        2,000,000

外解析度：        1/60000

三段分度自动切换：2.5.10

信号接口：

接口方式：       20mA 电流环

传输距离：       ≤1000 米

传输速度：       ≤9600 B

信号电源：       DC12V，≤400mA

数字接口能力：   ≤16 个数字传感器

显示： 6位LED，6个状态指示符。

时钟： 可显示年、月、日、时、分、秒，自动闰年、闰月；

大屏幕显示接口

传输方式 串行输出方式，RS232或20mA电流环通讯接口（恒流源输出）

传输格式 11 位二进制数

传输波特率 600B

传输距离 ≤2000 米

串行通讯接口

传输方式 RS232

波特率 600，1200，2400，4800，9600，19200，38400 可选

传输数据格式 1 位起始位，8 位数据位（ASCII 码），1 位停止位传输距离 RS232 ≤30 米 ；

打印接口

配置标准并行打印接口，可配接ESPON LQ-590K、KX-P1131、KX-P1121 等宽行打印机。

数据贮存

可贮存255 组车号皮重、1024 组称重记录。

使用环境

电源 AC 220V（±10%）50Hz（±2%）

使用温度 0℃ ~ 45℃

储运温度 -25℃ ~ 150℃

相对湿度 ≤85%RH

预热时间 ≤5 分钟

保险丝 0.5A

  310×195×186
