安装限位螺栓和调整限位空隙

纵向限位螺栓的安装

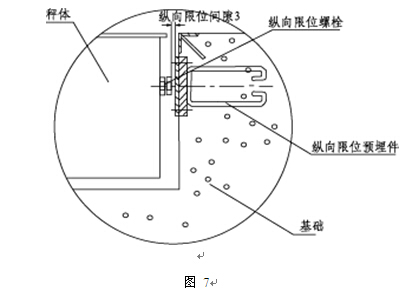

在秤台的端盖位置，按图7的限位示意，调整限位螺栓头部与预埋件侧面间隙保持在3mm之内，然后锁紧螺母。



横向限位的安装

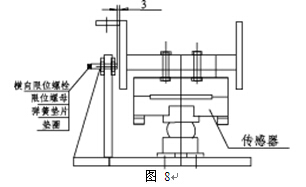

模式1：打开秤台端盖，按图10的限位示意，拧入限位螺栓和锁紧螺母，并使限位螺栓头部与传感器侧面间隙保持在3mm之内，然后锁紧螺母。



图 8

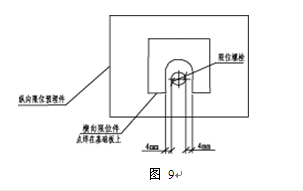

模式2：打开秤台端盖，按图11的限位示意，将U型横向限位件焊接在预埋件上，并使限位螺栓头部与U型件侧面间隙保持在4mm之内，然后锁紧螺母。



在新安装的秤台上反复上一辆车以保证所有连接件都能复位及所有限位都起作用，再次检查所有限位间隙≤3mm，人在秤台上用力晃动时应看到秤台同时晃动。
